鑒定類別
熱交換管道破裂鑒定【機械設(shè)備】
受理日期： 2014年08月19日 申請人湖南某產(chǎn)業(yè)開發(fā)有限公司與被申請人湖南某機械工程有限公司因購銷合同糾紛一案訴至湖南省某縣人民法院，該院委托我所對前述事項進(jìn)行物證鑒定，我所受理了此鑒定，華碧鑒定所根據(jù)現(xiàn)場勘驗情況、實驗室物證檢測數(shù)據(jù)與結(jié)果，以及相關(guān)國標(biāo)等進(jìn)行驗證試驗與綜合分析，做出了綜合判斷，鑒定出，涉案熱白液加熱器、熱黑液加熱器的設(shè)計及制造均未考慮管程的熱膨脹補償，在極限換熱溫度230℃狀態(tài)下管程的熱膨脹量導(dǎo)致管程管與管板的焊接部位承受較大的應(yīng)力。同時涉案設(shè)備的管程管與管板的焊接聯(lián)接方式與設(shè)計圖紙不符，造成焊接處的焊接受力面積過小。以上物證是導(dǎo)致管程管與管板的焊接開裂的主要原因，從而引起交換介質(zhì)泄露。
蘇華碧司鑒【2015】物鑒字第****號
1、委托人：湖南省某縣人民法院
2、委托鑒定事項：對涉案設(shè)備熱交換管道破裂引起熱交換介質(zhì)泄漏的原因進(jìn)行物證鑒定
3、受理日期： 2014年08月19日
4、鑒定材料：
1、文件清單
熱白液加熱器圖紙一張
熱黑液加熱器圖紙一張
2、樣品清單：
（1）熱白液、熱黑液各1瓶
（2）熱白液加熱器的管板表面結(jié)晶物1小塊
（3）熱白液加熱器的管內(nèi)粉狀物（析出物）少許
（4）熱白液加熱器的焊縫提取物（焊縫焊點）少許
（5）熱黑液加熱器的焊縫提取物（焊縫焊點）少許
5、鑒定地點：蘇州華碧微科檢測技術(shù)有限公司鑒定所
湖南某縣湖南某產(chǎn)業(yè)開發(fā)有限公司廠內(nèi)
湖南省某市某縣某工業(yè)園廠內(nèi)
6、 鑒定過程（略）
7、 綜合分析及檢驗結(jié)果（略）
8、 鑒定過程圖片
7、 綜合分析及檢驗結(jié)果（略）
8、 鑒定過程圖片

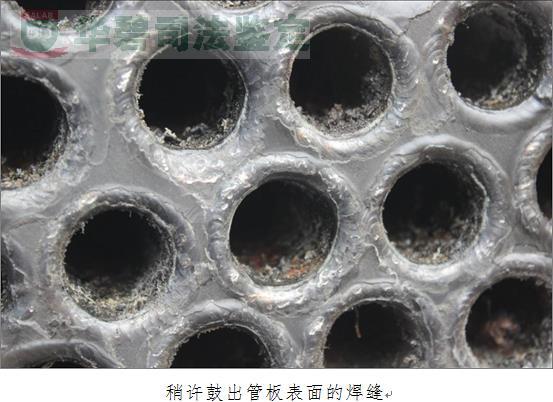

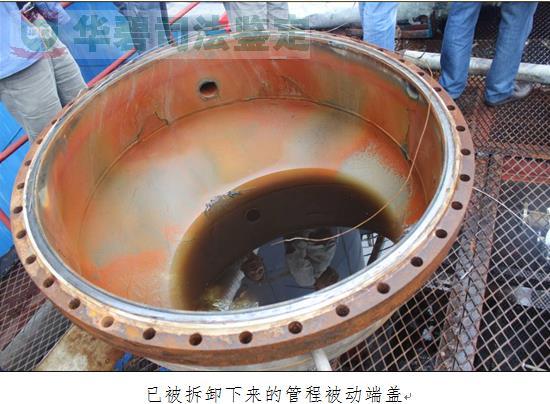

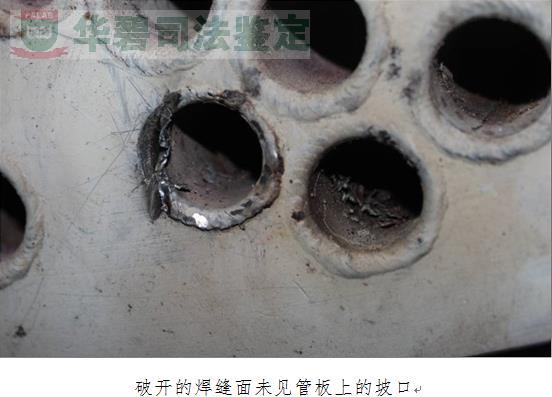

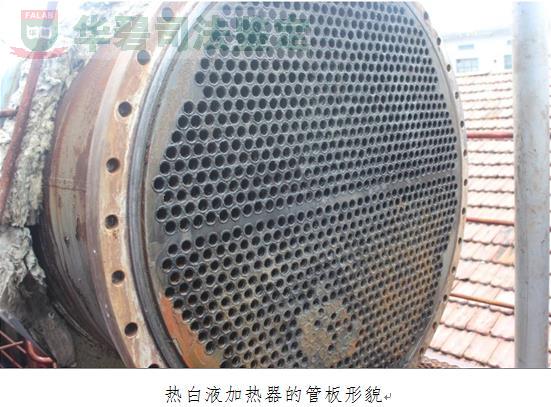

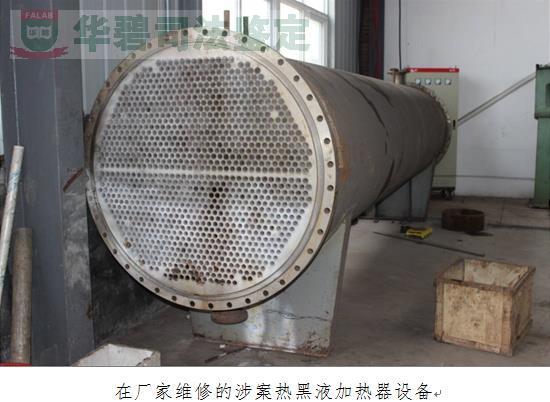

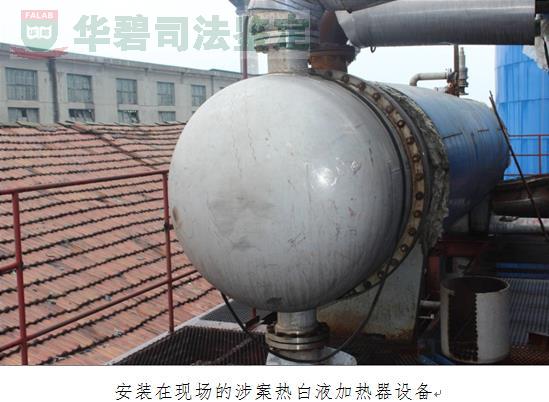

圖1、現(xiàn)場取樣典型照片

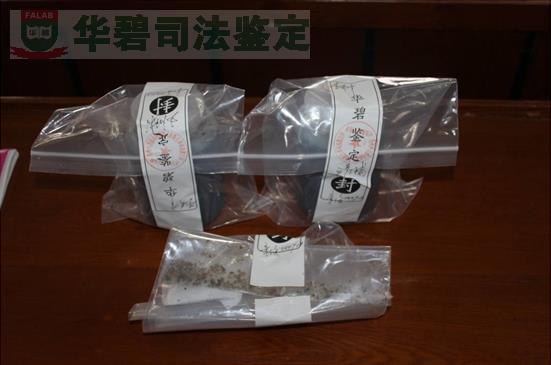

圖2、取回樣品典型照片
圖3、檢測數(shù)據(jù)典型照片
立即咨詢在線鑒定專家
